1. Jurnal [Kembali]
2. Alat dan bahan [Kembali]
Gambar 1 Module D’Lorenzo
1. Panel DL 2203C.
2. Panel DL 2203D.
3. Panel DL 2203S.
4. Jumper.

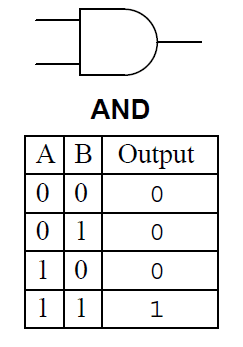

a. Gerbang AND (AND Gate)
Gerbang
AND termasuk yang paling sederhana diantara lainnya, dimana gerbang ini
membutuhkan dua input untuk menghasilkan satu output. Sistemnya terdiri
dari 0 dan 0 akan menghasilkan 0, 1 dan 0 akan menghasilkan 0, 1 dan 1
akan menghasilkan 1.
b. Gerbang OR (OR Gate)
Selanjutnya
terdapat Gerbang OR atau OR Gate, gerbang ini sebenarnya hanya berbeda
sedikit dari AND. Karena ia memiliki konfigurasi input 0 dan 0 akan
menghasilkan 0, 0 dan 1 akan menghasilkan 1, 1 dan 0 akan menghasilkan
1, lalu 1 dan 1 akan menghasilkan 1.
Gerbang ini biasa digunakan untuk melengkapi sebuah sistem digital, dimana ia berfungsi agar sistem digital memiliki opsi yang lebih luas terhadap sistem geraknya
c. Gerbang X-OR (X-OR Gate)
Ada juga versi Gerbang X-OR atau bisa disebut Exclusive OR, seperti namanya ia adalah versi pengembangan dari Gerbang OR. Konfigurasinya sendiri terdiri dari input 0 dan 0 menjadi 0, 0 dan 1 menjadi output 1, 1 dan 0 menjadi 1, lalu 1 dan 1 menjadi 0.
d. gerbang NOT
pada gerbang NOT ini memiliki ciri ciri yaitu keluarannya akan selalu berbeda dengan masukannya, jika masukannya bernilai 1 maka keluarannya akan berlogika 0. sedangkan jika masukan berlogika 0 maka keluarannya akan berlogika 1.
e. gerbang NAND
prinsip kerjanya yaitu kebalikan dari gerbang AND dimana jika terdapat semua input nya bernilai 1 maka output yang dihasilkan akan berligika 0 sedangkan jika inputnya terdapat logika 0 maka outpu yang dihasilkan akan berlogika 1.
f. gerbang NOR
gerbang not adaalah gerbang hasil dari gerbang or yang disambungkan dengan inverter sehingga menghsilkan gerbang NOT. prinsip kerjanya yaitu jika input yang diberikan berlogika 0 maka output yang dihasilkan akan berlogika 0 sedangkan jika input nya berlogika 0 semua maka output yang dihasilkan akan berlogika 1.
g. gerbang XNOR
gerbang yang memiliki prinsip yang berlawanan dengan prinsip pada gerbang NOR yaitu jika terdapat input yang semua nilaiinya berlogika 1 atau 0 maka output yang dihasilkan akan berlogika 1. jika tidak ada yang berlogika smam maka output yang duhasikan akan berlogika 0
3. rangkaian simulasi
[Kembali]
4. Prinsip kerja [Kembali]
Tujuan dibuatnya rangkaian ini adalah untuk mengetahui apa prinsip kerja dari masing masing gerbang logika dan memastikan apakah prinsip yang ada dimodul itu sesuai dengan percobaan atau tidak. pada rangkaian ini terdapat 7 buah gerbang, 2 buah saklar SPDT, 7 buah logicstate dan ada 1 buah input VCC. gerbang yang ada pada rangkaian ini diantaranya NOT, AND, OR, XOR, NAND,NOR,dan XNOR. masing masing gerbang ini memiliki prinsip kerja yang berbeda beda. setelah rangkaian dijalankan dapat dilihat bahwa pada gerbang NOT memiliki prinsip kerja yaitu jika terdapat inputan berlogika 1 maka output yang dihasilkan akan berlogika 0 karena gerbang NOT ini merupakan gerbang yang outputnya akan selalu berlawanan dengan inputnya. selanjutnya pada gerbang AND diama gerbang AND ini memiliki prinsip kerja yaitu jika semua inputan berlogika 1 maka output yang dihasilkan akan berlogika 0 dan jikapada input terdapat logika 0 maka outputnya akan berlogika 0 juga; pada gerbang OR, gerbang OR ini memiliki prinsip kerja yaitu jika ada logika 1 pada inputnya maka keluaran yang dihasilkan juga akan berlogika 1, namun jika input semuanya berlogika 0 maka output yang dihasilkan akan berlogika 0. gerbang XOR, merupakan gerbang OR yang bersifat eksklusif dimana keluarannya akan bernilai 0 jika msukannya bernilai sama (1,1 / 0,0). lalu pada gerbang NAND memiliki prinsip kerja yaitu kebalikan dari gerbang AND dimana jika terdapat logika 1 pada semua inputannys maka output yang dihasilkan akan berlogika 0 selain dari itu maka outputnya akan berlogika 1. selanjutnya gerbang NOR, gerbang NOR adalah gerbang OR yang disambungkan keinverter, yang mana gerbang NOR ini memiliki prinsip kerja yaitu jika terdapat input berlogika 1 maka output nya akan berlogika 0 karena NOR ini merupakan kebalikan dan OR. terakhir gerbang XNOR, yang mana gerbang XNOR ini memiliki prinsip kerja kebalikan dari gerbang XOR, jika terdapat input yang berlogika sama bak 1,1 atau 0,0 maka outputnya akan berlogika 1
pada gambar rangkaian yang kedua dapat dilihat bahwa swicth yang dibawah kita ganti dengan clock. sehingga output yang dihasilkan bisa berubah ubah. pada gerbang AND dan NAND output yang dihasilkan idak berubah tapi pada 5 gerbang lain output yang dihasilkan berubah ubah. hal ini terjadi karena input yang kita masukan berlogika 0 sehingga gerbang AND dan NAND selalu dalam keadaaan stabil sedangkan 5 gerbang lain dalam keadaan tidak stabil. namun jika kita beri input berupa logika 1 maka gerbang yangakan stabil yaitu OR dan NOR sdangkan 5 gerbang lain akan berada dalam keadaan tidak stabil.
5. Video simuasi [Kembali]
6. Analisa [Kembali]
1. jekaskan prinsip kerja dari rangkaian dalam setipa gerbang logika minimal 3 (OR,NAND,XOR)
jawab:
a. gerbang OR
pada gerbang OR ini dapat dikatakan bahwa jika input berlogika 1 baik salah satu atau lebih maka output yang dihasilkan akan berlogika 1. namun jikasmua input berlogika 0 maka output yang dihasilkan akan berlogika 0
b. gerbang NAND
pada gerbang ini memiliki prinsip kerja yaiitu jika input pada semua gerbang bernilai 1 maka output yang dihasilkan akan benilai 0, namun jika terdapat logika 0 pada input maka output yang dihasilkan akan berlogika 1
c. gerbang XOR
pada gerbang ini memiliki prinsip kerja yaitu ketika ipput berlogika 1 berjumlah ganjil maka outputnya akan berlogika 1, dan jika input logika 1 berjumlah genap maka output yang dihasilkan akan berlogika 0. atau dapat dikatakan bahwa jika inputnya bernilai sama maka output yang dihasilkan akan berlogika 0
7. Link Download [Kembali]
