 TUGAS BESAR

1.        Tujuan [kembali]

a.       Mengetahui cara mengaplikasikan decoder, muxtiplexer, dan aritmatika

b.      Mengetahui cara membuat rangkaian ruang kebun timun otomatis

2.        Alat dan bahan [kembali]

Adapun alat dan bahan dalam membuat rangkaiannya yaitu:

A. Alat

1. Baterai



           Gambar Baterai

         Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

2. Multimeter

Multimeter adalah suatu alat ukur listrik yang digunakan untuk mengukur tiga jenis besaran listrik yaitu arus listrik, hambatan listrik dan tegangan listrik. Sebutan lain untuk multimeter adalah AVO-meter yang merupakan singkatan dari satuan ampere, volt dan ohm.Selain itu, multimeter juga disebut dengan nama multitester.Multimeter terbagi menjadi dua jenis yaitu multimeter analog dan multimeter digital. Perbedaan antara multimeter analog dan multimeter digital terletak pada tingkat ketelitian nilai pengukuran yang diperoleh. Multimeter dapat digunakan untuk pengukuran listrik arus searah maupun pengukuran listrik arus bolak balik



 B. Bahan

1.   Sensor vibration

Sensor vibration adalah sensor yang akan mendeteksi getaran pada suatu area

Spesifikasi :
    -Vsuplai : DC 3.3V-5V
    -Arus : 15mA
    -Sensor : SW-420 Normally Closed
    -Output : digital
    -Dimensi : 3,8 cm x 1,3 cm x 0,7 cm
    -Berat : 10 g



2.    Sensor infrared

Sensor infrared adalah sensor yang akan mendeteksi sesuatu yang melewati cahaya infrared yang akan berlogika 1 saat sesuatu melewati infrared



 Konfigurasi Pin

Pin Name	Description
VCC	Power Supply Input
GND	Power Supply Ground
OUT	Active High Output

grafik respon sensor infrared



3.    Sensor touch

Sensor touch adalah sensor yang akan mendeteksi sentuhan. Sensor ini akan mengalami perubahan logika 0 ke 1  saat seseorang menyentuhnya dan akan berubah lagi dari 1 ke 0 saat seseorang menyentuhnya lagi.

 Spesifikasi :

• Operating voltage 2.0V~5.5V
• Operating current @VDD=3V, no load
• At low power mode typical 1.5uA, maximum 3.0uA
• The response time max 220mS at low power mode @VDD=3V
• Sensitivity can adjust by the capacitance(0~50pF) outside
• Stable touching detection of human body for replacing traditional direct switch key
• Provides Low Power mode
• Provides direct mode、toggle mode by pad option(TOG pin) Q pin is CMOS output
• All output modes can be selected active high or active low by pad option(AHLB pin)
• After power-on have about 0.5sec stable-time, during the time do not touch the key pad, and the function is disabled
• Auto calibration for life at low power mode the re-calibration period is about 4.0sec normally, when key detected touch and released touch, the auto re-calibration will be redoing after about 16sec from releasing key
• The sensitivity of TTP223N-BA6 is better than TTP223-BA6’s. but the stability of TTP223N-BA6 is worse than TTP223-BA6’s.

 Konfigurasi Pin :

* Pin 1 : Vcc

* Pin 2 : Gnd

* Pin 3 : Vout

 grafik respon

4.   Opamp

Opamp adalah komponen elektronika yang akan melakukan penguatan dan penyearah tegangan untuk rangkaian

 konfigurasi pin

Pin-1 dan pin-8 adalah o / p dari komparator

Pin-2 dan pin-6 adalah pembalik i / id

Pin-3 dan pin-5 adalah non inverting i / id

Pin-4 adalah terminal GND

Pin-8 adalah VCC +

 spesifikasi

• Ini terdiri dari dua op-amp internal dan frekuensi dikompensasi untuk gain kesatuan
• Gain tegangan besar adalah 100 dB
• Lebar pita lebar adalah 1MHz
• Jangkauan pasokan listrik yang luas termasuk pasokan listrik tunggal dan ganda
• Rentang catu daya tunggal adalah dari 3V ke 32V
• Jangkauan pasokan listrik ganda adalah dari + atau -1.5V ke + atau -16V
• Penyaluran arus pasokan sangat rendah, yaitu 500 μA
• 2mV tegangan rendah i / p offset
• Mode umum rentang tegangan i / p terdiri dari ground
• Tegangan catu daya dan diferensial i / p tegangan serupa ayunan tegangan o / p besar

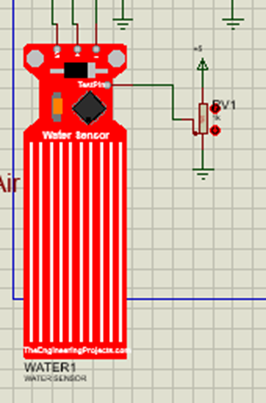

5.   .    Sensor level air

Sensor hujan adalah sensor yang akan medeteksi butiran air hujan. Sensor ini dimanfaatkan untuk memberi Tindakan pada saat hujan.

6.     sensor loadcell

Sensor PIR atau disebut juga dengan Passive Infra Red merupakan sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object. Sesuai dengan namanya sensor PIR bersifat pasif, yang berarti sensor ini tidak memancarkan sinar infra merah melainkan hanya dapat menerima radiasi sinar infra merah dari luar.

7.   Diode

Diode adalah komponen elektronika yang akan menyearahkan tegangan dengan syarat katoda harus lebih kecil dibanding anoda.



 Spesifikasi :

• Package Type: Available in DO-41 & SMD Packages
• Diode Type: Silicon Rectifier General Usage Diode
• Max Repetitive Reverse Voltage is: 1000 Volts
• Average Fwd Current: 1000mA
• Non-repetitive Max Fwd Current: 30A
• Max Power Dissipation is: 3W
• Max Storage & Operating temperature Should Be: -55 to +175 Centigrade

 Konfigurasi Pin:

Nomor Pin	Nama Pin	Deskripsi
1	Anoda	Arus selalu Masuk melalui Anoda
2	Katoda	Arus selalu Keluar melalui Katoda



8.   Transistor

Transistor adalah komponen elektronika yang memiliki 3 terminal yaitu terminal base , collector , emitor . tegangan akan masuk ke relay saat terminal base tidak dialiri tegangan

FEATURES

 • Low current (max. 100 mA)

 • Low voltage (max. 65 V).

 DESCRIPTION

 >>NPN transistor in a TO-92;

 >>SOT54 plastic package.

 >>PNP complements: BC556 and BC557.

 Konfigurasi Pin

1. Collector

2.  Base

3. Emitter



 Spesifikasi :

Transistor Type : NPN

Voltage – Collector Emitter Breakdown (Max) : 45 V

Current- Collector (Ic) (Max) : 100mA

Power – Max : 625 mW

DC Current Gain (hFE) (Min) @ Ic, Vce : 110 @ 2mA, 5V

Vce Saturation (Max) @ Ib Ic : 300mV, @ 5mA, 100mA

Frequency – Transition : 300MHz

Current- Collector Cutoff (Max) : -

Mounting Type : Through Hole

Package / Case : TO-226-3, TO-92-3 (TO-226AA) Formed Leads

Packaging : Tape & Box (TB

Lead Free Status : Lead Free

RoHs Status : RoHs Compliant

Data Sheet Transistor

Grafik Respon:

9.       Relay

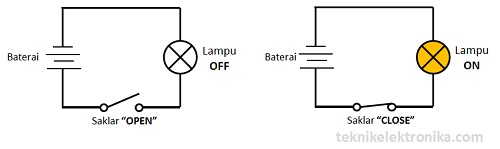

Relay adalah komponen elektronika yang akan menutup rangkaian jika relay dialiri tegangan

 Konfigurasi PIN Relay

Nomor PIN	Nama Pin	Deskripsi
1	Coil End 1	Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground
2	Coil End 2	Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground
3	Common (COM)	Common terhubung ke salah satu Ujung Beban yang akan dikontrol
4	Normally Close (NC)	Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NC beban tetap terhubung sebelum pemicu
5	Normally Open (NO)	Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NO, beban tetap terputus sebelum pemicu

 Spesifikasi :

• Trigger Voltage (Voltage across coil) : 5V DC
• Trigger Current (Nominal current) : 70mA
• Maximum AC load current: 10A @ 250/125V AC
• Maximum DC load current: 10A @ 30/28V DC
• Compact 5-pin configuration with plastic moulding
• Operating time: 10msec Release time: 5msec
• Maximum switching: 300 operating/minute (mechanically)





10.    Motor DC

Motor DC adalah komponen elektronika yang akan berputar sesuai dengan rotasi dan akan berputar jika adanya gaya medan magnet pada motor

 Konfigurasi PIN

No:	Pin Name	Description
1	Terminal 1	A normal DC motor would have only two terminals. Since these terminals are connected together only through a coil they have not polarity. Revering the connection will only reverse the direction of the motor
2	Terminal 2



 DC Motor Specifications

• Standard 130 Type DC motor
• Operating Voltage: 4.5V to 9V
• Recommended/Rated Voltage: 6V
• Current at No load: 70mA (max)
• No-load Speed: 9000 rpm
• Loaded current: 250mA (approx)
• Rated Load: 10g*cm
• Motor Size: 27.5mm x 20mm x 15mm
• Weight: 17 grams

11.   Ground

Ground adalah komponen elektronik yang menjadi titik tumpu akhir rangkaian yang dimana tegangan dan arusnya bernilai 0

12.     Resistor

Resistor adalah komponen elektronika yang akan menghambat arus dan tegangan pada rangkaian

Features

• Carbon Film Resistor
• 4-band Resistor
• Resistor value varies based on  selected parameter
• Power rating varies based on selected parameter




Specifications
Resistance (Ohms)	10K, 500K
Power (Watts)	0.25W, 1/4W
Tolerance	±5%
Packaging	Bulk
Composition	Carbon Film
Temperature Coefficient	350ppm/°C
Lead Free Status	Lead Free
RoHS Status	RoHS Compliant

Data sheet resistor:

    13. 7 segmen

    Seven segment adalah suatu segmen-segmen yang digunakan untuk menampilkan angka / bilangan decimal. Seven segment ini terdiri dari 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda).

 Spesifikasi

• Available in two modes Common Cathode (CC) and Common Anode (CA)
• Available in many different sizes like 9.14mm,14.20mm,20.40mm,38.10mm,57.0mm and 100mm (Commonly used/available size is 14.20mm)
• Available colours: White, Blue, Red, Yellow and Green (Res is commonly used)
• Low current operation
• Better, brighter and larger display than conventional LCD displays.
• Current consumption : 30mA / segment
• Peak current : 70mA

 Konfigurasi pin

Pin Number	Pin Name	Description
1	e	Controls the left bottom LED of the 7-segment display
2	d	Controls the bottom most LED of the 7-segment display
3	Com	Connected to Ground/Vcc based on type of display
4	c	Controls the right bottom LED of the 7-segment display
5	DP	Controls the decimal point LED of the 7-segment display
6	b	Controls the top right LED of the 7-segment display
7	a	Controls the top most LED of the 7-segment display
8	Com	Connected to Ground/Vcc based on type of display
9	f	Controls the top left LED of the 7-segment display
10	g	Controls the middle LED of the 7-segment display

3.      3. Dasar teori [kembali]

1.   Sensor vibration

Sensor getaran adalah suatu alat yang berfungsi untuk mendeteksi adanya getaran dan akan diubah dalam ke dalam sinyal listrik. Sensor ini disebut juga cassing measurement. Sensor yang digunakan adalah sensor seismic transduser, yaitu sensor yang digunakan untuk mengukur kecepatan dan percepatan

Vibration sensor / Sensor getaran ini memegang peranan penting dalam kegiatan pemantauan sinyal getaran karena terletak di sisi depan (front end) dari suatu proses pemantauan getaran mesin. Secara konseptual, sensor getaran berfungsi untuk mengubah besar sinyal getaran fisik menjadi sinyal getaran analog dalam besaran listrik dan pada umumnya berbentuk tegangan listrik. Pemakaian sensor getaran ini memungkinkan sinyal getaran tersebut diolah secara elektrik sehingga memudahkan dalam proses manipulasi sinyal, diantaranya:

- Pembesaran sinyal getaran

- Penyaringan sinyal getaran dari sinyal pengganggu.

- Penguraian sinyal, dan lainnya.

Sensor getaran dipilih sesuai dengan jenis sinyal getaran yang akan dipantau. Karena itu, sensor getaran dapat dibedakan menjadi:

- Sensor penyimpangan getaran (displacement transducer)

- Sensor kecepatan getaran (velocity tranducer)

- Sensor percepatam getaran (accelerometer).

Pemilihan sensor getaran untuk keperluan pemantauan sinyal getaran didasarkan atas pertimbangan berikut:

- Jenis sinyal getaran

- Rentang frekuensi pengukuran

- Ukuran dan berat objek getaran.

- Sensitivitas sensor

Berdasarkan cara kerjanya sensor dapat dibedakan menjadi:

- Sensor aktif, yakni sensor yang langsung menghasilkan tegangan listrik tanpa perlu catu daya (power supply) dari luar, misalnya Velocity Transducer.

- Sensor pasif yakni sensor yang memerlukan catu daya dari luar agar dapat berkerja.

Cara kerja dari sensor vibration

Vibration sensor atau sensor getaran ini akan dihubungkan pada aset atau kita sebut saja sebuah benda. Benda ini nantinya akan dilakukan pemantauan secara nirkabel. Setelah itu benda akan dilakukan pemantuan dengan berbagai macam metode pengujian, tergantung pada jenis sensor yang digunakan. Kita bisa mendapatkan dua jenis data dari hasil pengujian:

Frekuensi

Jenis data yang pertama adalah frekuensi, atau seberapa sering getaran terjadi pada sebuah benda. Dengan melakukan pelacakan pada saat terjadi lojakan getaran pada benda, kita dapat menemukan akar masalah utama pada benda tersebut.

Intensitas

Poin kedua yang bisa kita dapatkan adalah intensitas pada saat getaran tersebut terjadi. Semakin banyak getaran yang kita dapatkan pada sebuah benda, maka akan semakin tinggi pula pengukuran intensitasnya.



Pemakaian sensor getaran ini memungkinkan sinyal getaran tersebut diolah secara elektrik sehingga memudahkan dalam proses manipulasi sinyal, diantaranya:
   - Pembesaran sinyal getaran
   - Penyaringan sinyal getaran dari sinyal pengganggu.
   - Penguraian sinyal, dan lainnya.
Sensor getaran dipilih sesuai dengan jenis sinyal getaran yang akan dipantau. Karena itu, sensor getaran dapat dibedakan menjadi:
  - Sensor penyimpangan getaran (displacement transducer)
  - Sensor kecepatan getaran (velocity tranducer)
  - Sensor percepatam getaran (accelerometer).
Pemilihan sensor getaran untuk keperluan pemantauan sinyal getaran didasarkan atas pertimbangan berikut:
  - Jenis sinyal getaran
  -  Rentang frekuensi pengukuran
  -  Ukuran dan berat objek getaran.
  -  Sensitivitas sensor
Berdasarkan cara kerjanya sensor dapat dibedakan menjadi:
   - Sensor aktif, yakni sensor yang langsung menghasilkan tegangan listrik tanpa perlu catu daya
     (power supply) dari luar, misalnya Velocity Transducer.
   - Sensor pasif yakni sensor yang memerlukan catu daya dari luar agar dapat berkerja.




2.    Sensor infrared

Sensor infrared adalah sensor yang akan mendeteksi sesuatu yang melewati cahaya infrared yang akan berlogika 1 saat sesuatu melewati infrared

Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier).

Bentuk dan Konfigurasi Pin IR Detector Photomodules TSOP

sistem sensor infra merah pada dasarnya menggunakan infra merah sebagai media untuk komunikasi data antara receiver dan transmitter. Sistem akan bekerja jika sinar infra merah yang dipancarkan terhalang oleh suatu benda yang mengakibatkan sinar infra merah tersebut tidak dapat terdeteksi oleh penerima. Keuntungan atau manfaat dari sistem ini dalam penerapannya antara lain sebagai pengendali jarak jauh, alarm keamanan, otomatisasi pada sistem. Pemancar pada sistem ini tediri atas sebuah LED infra merah yang dilengkapi dengan rangkaian yang mampu membangkitkan data untuk dikirimkan melalui sinar infra merah, sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.

1. Resistor : R1 ( 33 K ohm), R2 (1 K ohm ), VR1 (Potensio 100 K ohm)

2. Kapasitor : C1 ( 100nF )

3. Transistor : Q2 ( BC547 )

4. Foto transistor : Q1

5. IC : 40106 (Schimitt trigger), 4026 (Decade counter)

6. 7-Segment

Prinsip Kerja sensor infrared:

Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.

Rangkaian dasar sensor infrared common emitter yang menggunakan led infrared dan fototransistor

Prinsip kerja rangkaian sensor infrared berdasarkan pada gambar 2. Adalah ketika cahaya infra merah diterima oleh fototransistor maka basis fototransistor akan mengubah energi cahaya infra merah menjadi arus listrik sehingga basis akan berubah seperti saklar (swith closed) atau fototransistor akan aktif (low) secara sesaat seperti gambar 3

Grafik dibawah menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter

3.    Sensor touch

Touch sensor merupakan sebuah lapisan penerima input dari luar monitor. Input dari touchscreen adalah sebuah sentuhan, maka dari itu sensornya juga merupakan sensor sentuh. Biasanya sensor sentuh berupa sebuah panel terbuat dari kaca yang permukaannya sangat responsif jika disentuh. Touch sensor ini diletakkan di permukaan paling depan dari sebuah layar touchscreen, dengan demikian area yang responsif terhadap sentuhan menutupi area pandang dari layar monitor. Maka dari itu ketika kita menyentuh permukaan layar monitornya, input juga telah diberikan oleh kita. Teknologi touch sensor yang kini banyak digunakan terdiri dari tiga macam, seperti yang telah dijelaskan di atas, yaitu Resistive touchscreen, Capasitive touchscreen, dan Surface wave touchscreen. Semua jenis sensor ini memiliki cara kerja yang sama, yaitu menangkap perubahan arus dan sinyal-sinyal listrik yang ada pada sensor tersebut, merekamnya dan mengubahnya menjadi titik-titik koordinat yang berada di atas layar, sehingga posisi tepat dari sebuah sentuhan dapat langsung diketahui dengan benar.

Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.

1) Sensor Kapasitif

Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.

Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.

Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.

2) Sensor Resistif

Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.

Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).

Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.



Grafik dari sensor touch

4.   Opamp

Opamp adalah komponen elektronika yang akan melakukan penguatan dan penyearah tegangan untuk rangkaian

Dalam rangkaian Penguat Inverting ini, Op-amp dihubungkan dengan umpan balik untuk menghasilkan operasi loop tertutup. Ketika berhadapan dengan Op-amp ada dua aturan yang sangat penting untuk diingat tentang Op-amp Inverting, ini adalah: "Tidak ada arus mengalir ke terminal input" dan bahwa "V1 selalu sama dengan V2".

      Karakteristik Op amp

     Karakteristik Faktor Penguat atau Gain pada Op-Amp pada umumnya ditentukan oleh Resistor Eksternal yang terhubung diantara Output dan Input pembalik (Inverting Input). Konfigurasi dengan umpan balik negatif (Negative Feedback) ini biasanya disebut dengan Closed-Loop configuration atau Konfigurasi Lingkar Tertutup. Umpan balik negatif ini akan menyebabkan penguatan atau gain menjadi berkurang dan menghasilkan penguatan yang dapat diukur serta dapat dikendalikan. Tujuan pengurangan Gain dari Op-Amp ini adalah untuk menghindari terjadinya Noise yang berlebihan dan juga untuk menghindari respon yang tidak diinginkan. Sedangkan pada Konfigurasi Lingkar Terbuka atau Open-Loop Configuration, besar penguatannya adalah tak terhingga (∞) sehingga besarnya tegangan output hampir atau mendekati tegangan Vcc.

     Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :

     1. Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)

     2. Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)

     3. Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)

     4. Impedansi Output (Output Impedance ) atau Zout = 0 (nol)

     5. Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)

     6. Karakteristik tidak berubah dengan suhu

     Pada dasarnya, kondisi Op-Amp ideal hanya merupakan teoritis dan hampir tidak mungkin dicapai dalam kondisi praktis. Namun produsen perangkat Op-Amp selalu berusaha untuk memproduksi Op-Amp yang mendekati kondisi idealnya ini. Oleh karena itu, sebuah Op-Amp yang baik adalah Op-Amp yang memiliki karakteristik yang hampir mendekati kondisi Op-Amp Ideal





Karakteristik IC OpAmp

• Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
• Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
• Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
• Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
• Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
• Karakteristik tidak berubah dengan suhu



Karakteristik IC OpAmp

• Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
• Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
• Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
• Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
• Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
• Karakteristik tidak berubah dengan suhu


Inverting Amplifier

 Rumus:

NonInverting


 Rumus:

Komparator

Rumus:

Adder

Rumus:

Bentuk Gelombang

5.    Sensor loadcell

Sensor loadcell adalah transduser gaya. Ini mengubah gaya seperti tegangan, kompresi, tekanan, atau torsi menjadi sinyal listrik yang dapat diukur dan distandarisasi. Ketika gaya yang diterapkan pada sel beban meningkat, sinyal listrik berubah secara proporsional. Secara umum, cara kerja load cells mirip dengan sensor tekanan yaitu untuk mengukur tekanan suatu zat. Beban yang diberikan akan mengakibatkan reaksi terhadap elemen logam pada load cells sehingga mengakibatkan perubahan bentuk secara elastis. Sedangkan, gaya yang ditimbulkan oleh regangan tersebut kemudian dikonversikan ke dalam sinyal listrik oleh strain gauge

6. sensor water level

Water Level sendiri adalah seperangkat alat yang digunakan untuk mengukur ketinggian air di tempat yang tidak sama agar meraih knowledge perbandingan. Water level yang paling sederhana adalah sepasang pipa yang saling mengakses di anggota bawah. Water level sederhana mengukur ketinggian air melalui tinggi air di ke-2 pipa apakah mirip atau tidak.

Saat ini, ketinggian air sanggup diukur secara gampang bersama gunakan alat moderen layaknya Water Level. Pengertian Water Level sendiri adalah seperangkat alat yang digunakan untuk mengukur ketinggian air di tempat yang tidak sama agar meraih knowledge perbandingan. Water level yang paling simple adalah sepasang pipa yang saling mengakses di anggota bawah. Water level simple bakal mengukur ketinggian air melalui tinggi air di ke-2 pipa apakah mirip atau tidak. Hasil pengukuran dari water level lebih rendah dari gunakan laser tapi water level mempunyai akurasi yang tinggi dalam pengukuran jarak jauh. Untuk hindari kesalahan pengukuran dalam pemakaian water level, suhu terhadap air haruslah sama.

Water level sanggup termasuk digunakan untuk mengukur tekanan air bersama gunakan prinsip tekanan Hidrostatik. Air dalam suatu wadah selalu meraih tekanan dari atmosfir dan sesuai bersama level dari air agar sanggup didapatkan besar tekanan air. Saat ini, telah tersedia water level yang lebih moderen dimana water level moderen sanggup mengukur ketinggian dan tekanan air secara bersamaan bersama sensor dan hasil pengukurannya sanggup direkam lantas disimpan dalam bentuk data. Alat selanjutnya disebut bersama Sensor Water Level.

Water Level HOBO kit-d-u20-04 adalah perangkat water level yang sanggup mengukur level air, tekanan mutlak, tekanan barometrik, suhu dan ketinggan air bersama akurasi tinggi. Water Level KIT ini mencampurkan berbagai pengukuran kedalam satu kit praktis, satu kit ini termasuk semua yang diperlukan untuk memantau level dan suhu di sumur, sungai, danau dan lahan basah air tawar. Water Level KIT gampang digunakan dan disempurnakan bersama software untuk memantau pengukuran water level secara segera melalui grafik di aplikasi alatnya. Data yang terekam dalam Water Level KIT sanggup diambil alih melalui USB.

7.   Diode

Diode adalah komponen elektronika yang akan menyearahkan tegangan dengan syarat katoda harus lebih kecil dibanding anoda.

Dioda (Diode) adalah Komponen Elektronika Aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

1.  Kondisi tanpa tegangan

Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda.

2. Kondisi tegangan positif (Forward-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup.

3. Kondisi tegangan negatif (Reverse-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.

rumus

8.   Transistor

Transistor adalah komponen elektronika yang memiliki 3 terminal yaitu terminal base , collector , emitor . tegangan akan masuk ke relay saat terminal base tidak dialiri tegangan

Transistor bipolar memiliki 2 junction yang dapat disamakan dengan penggabungan 2 buah dioda. Emiter-Base adalah satu junction dan Base-Kolektor junction lainnya itulah kenapa disebut (Bipolar Junction Transistor). Seperti pada dioda, arus hanya akan mengalir hanya jika diberi bias positif, yaitu hanya jika tegangan pada material P lebih positif daripada material N (forward bias). Pada gambar ilustrasi transistor NPN berikut ini, junction base-emiter diberi bias positif sedangkan basecolector mendapat bias negatif (reverse bias).

Jika misalnya tegangan base-emitor dibalik (reverse bias), maka tidak akan terjadi aliran elektron dari emitor menuju kolektor. Jika pelan-pelan ‘keran’ base diberi bias maju (forward bias), elektron mengalir menuju kolektor dan besarnya sebanding dengan besar arus bias base yang diberikan. Dengan kata lain, arus base mengatur banyaknya electron yang mengalir dari emiter menuju kolektor.

     Pada transistor NPN, semikonduktor tipe-P diapit oleh dua semikonduktor tipe-N. Transistor NPN juga dapat dibentuk dengan menghubungkan anoda dari dua dioda sebagai base dan katoda sebagai kolektor dan emitor. Arus mengalir dari kolektor ke emitor karena potensial kolektor lebih besar daripada base dan emitor

     Pada transistor PNP, semikonduktor tipe-N diapit oleh dua semikonduktor tipe-P. Transistor PNP juga dapat dibentuk dengan menghubungkan katoda dari dua dioda sebagai base dan anoda sebagai kolektor dan emitor. Hubungan emitter-base foward bias sementara collector-base reverse bias. Jadi, arus mengalir dari emitor ke kolektor karena potensial emitor lebih besar daripada base dan kolektor.

Rumus dari Transitor adalah :

h_FE = iC/iB

dimana, iC = perubahan arus kolektor

iB = perubahan arus basis

h_FE = arus yang dicapai

Rumus dari Transitor adalah :

Gelombang I/O Transistor

9.       Relay

Relay adalah komponen elektronika yang akan menutup rangkaian jika relay dialiri tegangan

Prinsipo kerjanya yaitu sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.

Ada besi atau yang disebut dengan nama inti besi dililit oleh sebuah kumparan yang berfungsi sebagai pengendali. Sehingga kumparan kumparan yang diberikan arus listrik maka akan menghasilkan gaya elektromagnet. Gaya tersebut selanjutnya akan menarik angker untuk pindah dari biasanya tutup ke buka normal. Dengan demikian saklar menjadi pada posisi baru yang biasanya terbuka yang dapat menghantarkan arus listrik. Ketika armature sudah tidak dialiri arus listrik lagi maka ia akan kembali pada posisi awal, yaitu normal

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

• Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
• Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Berdasarkan penggolongan jumlah Pole dan Throw-nya sebuah relay, maka relay dapat digolongkan menjadi :

• Single Pole Single Throw (SPST) : Relay golongan ini memiliki 4 Terminal, 2 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
• Single Pole Double Throw (SPDT) : Relay golongan ini memiliki 5 Terminal, 3 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
• Double Pole Single Throw (DPST) : Relay golongan ini memiliki 6 Terminal, diantaranya 4 Terminal yang terdiri dari 2 Pasang Terminal Saklar sedangkan 2 Terminal lainnya untuk Coil. Relay DPST dapat dijadikan 2 Saklar yang dikendalikan oleh 1 Coil.
• Double Pole Double Throw (DPDT) : Relay golongan ini memiliki Terminal sebanyak 8 Terminal, diantaranya 6 Terminal yang merupakan 2 pasang Relay SPDT yang dikendalikan oleh 1 (single) Coil. Sedangkan 2 Terminal lainnya untuk Coil.

Untuk lebih jelas mengenai Penggolongan Relay berdasarkan Jumlah Pole dan Throw, silakan lihat gambar dibawah ini :

10.    Motor DC

Motor DC adalah komponen elektronika yang akan berputar sesuai dengan rotasi dan akan berputar jika adanya gaya medan magnet pada motor

Prinsip kerja motor DC sendiri yaitu mengubah energi listrik yang didapatkan dari sumber utama, menjadi energi gerak yang digunakan oleh peralatan listrik. Adapun prinsip kerjanya adalah sebagai berikut :

Pertama-tama, arus DC pada rangkaian akan dialirkan pada kumparan. Kemudian, medan magnet yang tercipta akan menghasilkan torsi yang nantinya akan memutar motor.

Setelah terjadi torsi, komutator kemudian akan bekerja yaitu dengan cara menjaga putaran motor listrik agar tetap menghasilkan arus yang searah. Jadi pada alat ini, armature yang dihasilkan oleh medan magnet akan diputar searah sehingga menghasilkan gaya mekanik.

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan

Dengan prinsip kerja di atas tentu tidak heran jika motor DC juga disebut sebagai perangkat elektromekanis. Karena pada dasarnya perangkat tersebut memang menggunakan medan magnet dan konduktor. Utamanya yakni dalam proses menghasilkan energi mekanik atau gerak yang ada pada perangkat elektronik tertentu

        11. 7 segmen

    Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

    Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut

    Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.

     12. Resistor



Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:

Resistor digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).

Karakteristik utama dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhu, derau listrik (noise), dan induktansi. Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu. Ukuran dan letak kaki bergantung pada desain sirkuit, kebutuhan daya resistor harus cukup dan disesuaikan dengan kebutuhan arus rangkaian agar tidak terbakar.

Sebagian besar resistor yang kamu lihat akan memiliki empat pita berwarna . Begini cara mereka membacanya :

1. Dua pita pertama menentukan nilai dari resistansi

2. Pita ketiga menentukan faktor pengali, yang akan memberikan nilai resistansi.

3. Dan terakhir, pita keempat menentukan nilai toleransi.



13. Switch





Sakelar adalah sebuah perangkat yang digunakan untuk memutuskan jaringan listrik, atau untuk menghubungkannya. Jadi saklar pada dasarnya adalah alat penyambung atau pemutus aliran listrik.

Cara Kerja Saklar Listrik

Pada dasarnya, sebuah Saklar sederhana terdiri dari dua bilah konduktor (biasanya adalah logam) yang terhubung ke rangkaian eksternal, Saat kedua bilah konduktor tersebut terhubung maka akan terjadi hubungan arus listrik dalam rangkaian. Sebaliknya, saat kedua konduktor tersebut dipisahkan maka hubungan arus listrik akan ikut terputus.

Berikut ini adalah Simbol Saklar berdasarkan jumlah Pole dan Throw-nya.





4.        Prinsip kerja [kembali]



 a. prosedur percobaan



    1. Siapkan semua alat dan bahan yang diperlukan

    2. Disarankan agar membaca datasheet setiap komponen

    3. Cari kompnen yang diperlukan di library proteus

    4. Pasang dan simulasikan rangkaian tersebut

 b. rangkaian simulasi

c. prinsip kerja rangkaian



        Pada alat perangkap tikus ini memiliki 3 parameter yang dimanfaatkan agar dapat mengetahui keberadaan tikus agar disetrum yaitu berat dari tikus, getaran dari tikus dan cahaya yang dihalangi dari tubuh tikus. Untuk mendapatkan 3 parameter itu kami manfaatkan 3 sensor yaitu sensor loadcell, sensor getaran dan sensor infared. Untuk sensor loadcell diletakkan pada lintasan awal agar mengetahui perubahan berat dari tikus yang lewat, kemudian sensor getar yang mendeteksi adanya getaran dan sensor infrared yang akan mendeteksi tubuh dari tikus. Pada rangkaian alat ini ketiga sensor itu harus aktif agar dapat mengaktifkan penyetrum.

Pada sensor loadcell jika tikus menginjak lintasan yang memberikan berat beban pada loadcell yang normalnya 63 menjadi 62 maka output pada loadcell itu akan memberikan tegangan pada opamp dengan sifat non – inverting amplifier yang membuat input tegangan yang masuk pada opamp aka menguatkan tegangan dengan rumus gain+1 * input, pada saat tegangan masuk pada opamp kedua yang bersifat comparator yang akan membandingkan input dari tegangan pin noninverting dengan pin inverting. Jika tegangan yang masuk pada pin inverting lebih besar dari non inverting maka outputnya akan minus sesuai dari input tegangan pada inverting. Sehingga outputnya berupa digital yaitu +3v atau -3v kemudian tegangan input dari opamp ke dua menuju ic 7483 dan gerbang or.

Pada sensor vibration mendapatkan getaran dari tikus maka output pada sensor itu akan berlogia 1 dan diberi logika not agar outputnya berlogika 0 pada ic 7483 dan gerbang or. Dan pada sensor infrared mendeteksi adanya tubuh tikus maka output pada sensor itu akan berlogia 1 dan diberi logika not agar outputnya berlogika 0 pada ic 7483 dan gerbang or .

Pada saat gerbang or itu mendapatkan 3 input 0 maka outputnya akan berlogika 0 dan memberikan terminal base pada transistor voltage divider sehingga muatan listrik pada collector akan membuat relay aktif sehingga membuat penyetrum aktif karena rangkaian sedang tertutup

Pada ic 7483 yang bersifat 4-Bit Binary Adder yang berupa Jumlah (S) output disediakan untuk setiap bit dan resultan carry (C4) diperoleh dari bit keempat. Penambah ini menampilkan tampilan internal penuh ke depan di keempatnya bit. Ini memberi perancang sistem kinerja sebagian melihat ke depan pada penghematan dan paket yang dikurangi hitungan implementasi ripple-carry seperti pada table berikut:

Sehingga pada saat input A1,A2,A3 berlogika 0 karena ketiga sensor maka input s1,s2,dan s3 akan berlogika 1 .

Pada saat tegangan yang masuk pada keempat pin 1x pada ic 74153 yang berupa muxtiplexer yang akan membuat output dari y1 akan berlogika 0 sesuai dari table jika pada enable 1 nya dalam keadaan aktif , sehingga jika sensor water level dalam keadaan aktif atau mematikan enable pada ic 74153 membuat output akan dalam keadaan logika 0 dan menahannya sehingga jika tikus mencoba kabur maka akan tertahan oleh pintuk masuk yang akan menutup oleh motor yang akan menutup jika water level sudah 100% atau volume air sudah mencapai yang diinginkan..

Sistem kerja decade counter adalah setiap kali ada tegangan tinggi maka counter akan mengelurkan output berupa perwakilan bilangan biner dimulai dari 6 sampai 15. Output dihubungkan dengan LED 7 segmen yang mana output dari decade counter akan mengelurakan output dari 0 sampai 9 dan kembali ke 0 jika sudah mencapai 9. Ketika perhitungan dari 0 sampai 8 output CO adalah tegangan tinggi, dan ketika perhitungan 9 output CO akan betegangan rendah. Output CO dihubungkan dengan decade counter kedua U2. Dimana ketika decade counter pertama sudah mencapai angka 9 maka output CO akan rendah dan ketika 0 kembali output CO akan tinggi. Karena perubahan tegangan ini maka LED 7 segmen kedua akan memulai menunjukkan angka 1. Decade counter kedua akan aktif ketika perhitungan decade counter pertama sudah kembali ke angka 0.

Ketika sensor touch ditekan, maka kaki A akan berlogika 0 dan kaki B akan berlogika 1 sehingga bilangan binernya adalah 1 0 artinya adalah 2 sehingga output yang akan aktif adalah Q2, Q2 akan mengeluarkan tegangan rendah yang dinverter menjadi tegangan tinggi yang dihubungkan dengan kaki input MR pada kedua decade counter. Kaki MR ketika mendapatkan tegangan tinggi maka decade counter akan direset ouputnya dimulai dari awal lagi.

d. video simulasi

e.        File download

-->file html <<klik disini>>

-->file rangkaian<<klik disini>>

-->file video simulasi<<klik disini>>

-->file datasheet ic 74153<<klik disini>>

-->file datasheet ic 4556<<klik disini>>

-->file datasheet ic 7483<<klik disini>>

-->file datasheet touch sensor <<klik disini>>

-->file datasheet infrared sensor <<klik disini>>

-->file datasheet vibration sensor  <<klik disini>>

-->file datasheet load cell  <<klik disini>>

-->file datasheet water level  <<klik disini>>

-->file data Sheet transistor<<klik disini>>

-->file data Sheet resistor <<klik disini>>

-->file data Sheet 7 segmen <<klik disini>>

-->file data Sheet relay  <<klik disini>>

-->file data Sheet baterai <<klik disini>>

-->file data Sheet switch <<klik disini>>

-->file data Sheet motor <<klik disini>>

-->file library sensor vibration <<klik disini>>

-->file library touch sensor <<klik disini>>

[menuju awal]
