soal 7.10

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

1. Tujuan [kembali]

a. Dapat membuat rangkaian encoder decoder

b. Dapat mensimulasikaln rangkaian pada proteus

c. Memahami dan mengetahui prinsip kerja rangkaian.

2. Alat dan Bahan [kembali]

A. Alat

1. Multimeter

Multimeter adalah suatu alat ukur listrik yang digunakan untuk mengukur tiga jenis besaran listrik yaitu arus listrik, hambatan listrik dan tegangan listrik. Sebutan lain untuk multimeter adalah AVO-meter yang merupakan singkatan dari satuan ampere, volt dan ohm.Selain itu, multimeter juga disebut dengan nama multitester.Multimeter terbagi menjadi dua jenis yaitu multimeter analog dan multimeter digital. Perbedaan antara multimeter analog dan multimeter digital terletak pada tingkat ketelitian nilai pengukuran yang diperoleh. Multimeter dapat digunakan untuk pengukuran listrik arus searah maupun pengukuran listrik arus bolak balik

B. Bahan

1. Gerbang NOT

A. Spesifikasi

B. Konfigurasi Pin

We have numbered the NOT Gates by 1, 2, 3, 4, 5, 6.

Pin 1: The pin 1 is the input for 1st NOT Gate.

Pin 2: Pin 2 is the output of 1st NOT Gate.

Pin 3: Pin 3 is connected to the input of the 2nd NOT Gate.

Pin 4: Pin 4 is the output of the 2nd NOT Gate.

Pin 5: Pin 5 is connected to the input of the 3rd NOT Gate.

Pin 6: Pin 6 is connected to the output terminal of the 3rd NOT Gate.

Pin 7: Pin 7 is the ground pin, it is used to provide power supply to the IC.

Pin 8: It is the output pin of the 4th Gate.

Pin 9: It provides the input pin for the 4th Gate.

Pin 10: Output of the 5th Gate is connected to the pin 10

Pin 11: Input of the 5th Gate.

Pin 12: It is connected to the output of the 6th Gate.

Pin 13: The pin 13 is connected to the input of 6th Gate.

Pin 14: It is the Vcc terminal of the IC, it is used to provide the power supply to the IC chip.

2. IC- 74147

IC 74147 adalah IC encoder digital yang mengkodekan 9 baris input menjadi 4 garis output. Hal ini juga dikenal sebagai Encoder prioritas Desimal ke BCD. Istilah encoder prioritas digunakan karena menyediakan pengkodean untuk baris data pesanan tertinggi sebagai prioritas pertama. Ini dibuat menggunakan teknologi Transistor-Transistor Logic (TTL). Ini adalah IC encoder 10 hingga 4. Pada artikel ini, kita akan melihat IC 74147 Pin Diagram, IC 74147 Internal Circuit Diagram, dan IC 74147 Truth tabel atau tabel fungsi.

Spesifikasi umum ic ini adalah,

a. Ini beroperasi pada tegangan 4.5V hingga 5.5 DC

b. Ini memberikan arus output dari 70μA rendah ke 8mA tinggi

c. Ini beroperasi pada suhu dari -55 ° C hingga 70 ° C

d. Jenis kemasan Kasus Logika: DIP

e. Jenis Pemasangan: Melalui Lubang

Anda dapat melihat ada total 16 pin.

Pin No. 1 - 4 (input)
Pin No. 2 - 5 (input)
Pin No. 3 - 6 (input)
Pin No. 4 - 7 (input)
Pin No. 5 - 8 (input)
Pin No. 6 - C (output)
Pin No. 7 - B (output)
Pin No. 8 - Tanah (GND)
Pin No. 9 - A (output)
Pin No. 10 - 9 (input)
Pin No. 11 - 1 (input)
Pin No. 12 - 2 (input)
Pin No. 13 - 3 (input)
Pin No. 14 - D (output)
Pin No. 15 - Tidak Terhubung (NC)
Pin No. 16 - Vcc atau catu daya positif

3. IC- 4511

Datasheet 4511 menentukan bahwa IC ini adalah BCD ke 7-segmen latch / decoder / driver dengan empat input alamat (DA ke DD), input mengaktifkan kait RENDAH aktif (EL), input blanking riak RENDAH aktif (BI), input uji lampu RENDAH aktif (LT), dan tujuh output segmen transistor bipolar NPN tinggi aktif.

Fitur 4511

Disipasi daya sirkuit logika rendah
Output sumber saat ini tinggi (hingga 25 mA)
Penyimpanan kode kait
Pengosokan input
Penyediaan uji lampu
Blanking pembacaan pada semua kombinasi input ilegal
Kemampuan modulasi intensitas lampu
Fasilitas time share (multiplexing)
Mirip dengan Motorola MC14511

4. 7 Segment

A. Spesifikasi

Available in two modes Common Cathode (CC) and Common Anode (CA)
Available in many different sizes like 9.14mm,14.20mm,20.40mm,38.10mm,57.0mm and 100mm (Commonly used/available size is 14.20mm)
Available colours: White, Blue, Red, Yellow and Green (Res is commonly used)
Low current operation
Better, brighter and larger display than conventional LCD displays.
Current consumption : 30mA / segment
Peak current : 70mA

B. Konfigurasi pin

Pin Number	Pin Name	Description
1	e	Controls the left bottom LED of the 7-segment display
2	d	Controls the bottom most LED of the 7-segment display
3	Com	Connected to Ground/Vcc based on type of display
4	c	Controls the right bottom LED of the 7-segment display
5	DP	Controls the decimal point LED of the 7-segment display
6	b	Controls the top right LED of the 7-segment display
7	a	Controls the top most LED of the 7-segment display
8	Com	Connected to Ground/Vcc based on type of display
9	f	Controls the top left LED of the 7-segment display
10	g	Controls the middle LED of the 7-segment display

3. Dasar Teori [kembali]

a. gerbang NOT

Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran). Dikatakan Inverter (gerbang pembalik) karena gerbang ini akan menghasilkan nilai ouput yang berlawanan dengan nilai inputnya . Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang NOT berikut.

Pada gerbang logika NOT, simbol yang menandakan operasi gerbang logika NOT adalah tanda minus (-) diatas variabel, perhatikan gambar diatas.

Perhatikan tabel kebenaran gerbang NOT. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NOT akan menghasilkan output (keluaran) logika 1 bila variabel input (masukan) bernilai logika 0" sebalikanya "Gerbang NOT akan menghasilkan keluaran logika 0 bila input (masukan) bernilai logika 1"

b. 7 segmen

Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.

Tabel Pengaktifan Seven Segment Display

c . IC 74147

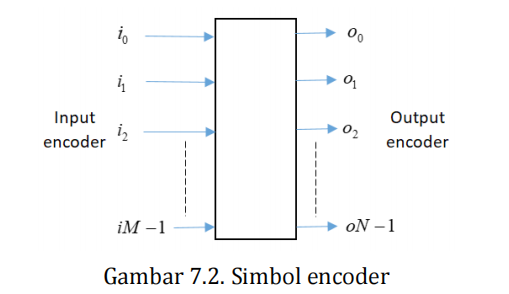

Encoder adalah suatu perangkat yang dapat mengubah suatu sistem (bilangandecimal) yang terdapat pada bagian input menjadi bilangan biner pada outputnya seperti gambar 7.2. Berdasarkan simbol gambar 7.2 bisa juga diartikanbahwa encoder adalah salah satu kombinasi output akan aktif apabila salahsatu inputnya aktif. Gambar 7.3 menunjukkan encoder decimal ke BCD.

IC 74147 adalah IC encoder digital yang mengkodekan 9 jalur input menjadi 4 jalur output. Ini juga dikenal sebagai encoder prioritas Desimal ke BCD. Istilah encoder prioritas digunakan karena menyediakan pengkodean untuk jalur data urutan tertinggi sebagai prioritas pertama. Itu dibuat menggunakan teknologi Transistor-Transistor Logic (TTL). Ini adalah IC encoder 10 hingga 4. Pada artikel ini, kita akan melihat Diagram Pin IC 74147, Diagram Sirkuit Internal IC 74147, dan tabel Truth atau tabel fungsi IC 74147.

Here, you can see the truth table of IC 74147

d. IC 4511

Decoder adalah suatu perangkat yang dapat mengubah suatu sistembilangan biner yang terdapat pada bagian input, menjadi sistem bilangan yang lain pada outputnya seperti gambar 7.5. Berdasarkansimbol gambar 7.5 bisa juga diartikan bahwa decoder adalah salah satukombinasi output akan aktif apabila salah satu kombinasi inputnya aktif. Gambar 7.6 menunjukkan decoder biner ke decimal(0 ÷ 7)

4. Percobaan [kembali]

a. Prosedur percobaan

1. Buka aplikasi proteus

2. Pilih komponen yang dibutuhkan, yaitu Gerbang NOT, IC- 74147 dan IC- 4511 serta logicprobe

3. Rangkai setiap komponen menjadi rangkaian yang diinginkan

4. Ubah spesifikasi komponen sesuai kebutuhan

5. Jalankan simulasi rangkaian

b. Gambar Rangkaian

b. Prinsip kerja

9 kaki input IC- 74147 dihubungkan ke Logicprobe, karna menggunakan Encoder aktif low maka logicprobe kita logika 1 kan agar IC tidak aktif, pada saat logicprobe ke 9 kita logikakan 0,maka 7-segmen akan menampilkan angka 9. itu terjadi karna kaki input 10 ic 74147 aktif saat low sehingga segmen e dan dan d mati. untuk menghubungkan IC 74147 dan IC4511 dipasangkn NOT gate agar nilai input pada IC 4511 sesuai.

5. video [kembali]

6. link download [kembali]
