TUGAS BESAR – ALAT MENGHITUNG KEHADIRAN
1. Tujuan [kembali]
a. Mengetahui pengaplikasian encoder dan decoder
b. Mengetahui cara membuat rangkaian alat penghitung kehadiran
2. Alat dan bahan [kembali]
A. Alat
1. Baterai
Multimeter adalah suatu alat ukur listrik yang digunakan untuk mengukur tiga jenis besaran listrik yaitu arus listrik, hambatan listrik dan tegangan listrik. Sebutan lain untuk multimeter adalah AVO-meter yang merupakan singkatan dari satuan ampere, volt dan ohm.Selain itu, multimeter juga disebut dengan nama multitester.Multimeter terbagi menjadi dua jenis yaitu multimeter analog dan multimeter digital. Perbedaan antara multimeter analog dan multimeter digital terletak pada tingkat ketelitian nilai pengukuran yang diperoleh. Multimeter dapat digunakan untuk pengukuran listrik arus searah maupun pengukuran listrik arus bolak balik
a. Logicstate
Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya..
b. Gerbang NOT
Gerbang NOT sering juga disebut sebagai rangkaian inventer (pembalik). Tugas rangkaian NOT (pembalik) ialah memberikan suatu keluaran yang tidak sama dengan masukan. Bila kita memasukkan pada masukan A suatu logis 1 maka akan kita peroleh logis yang berlawanan atau suatu logis 0 pada keluaran Y. Dapat kita katakan bahwa pembalik mengkomplemenkan atau membalik masukan.
Spesifikasi IC inverter yang dijual dipasaran:
Adapan IC inverter gerbang logika NOT yang tersedia yaitu :
1. TTL Logic NOT Gates
2. 74LS04 Hex Inverting NOT Gate
3. 74LS14 Hex Schmitt Inverting NOT Gate
4. 74LS1004 Hex Inverting Drivers
5. CMOS Logic NOT Gates
6. CD4009 Hex Inverting NOT Gate
7. CD4069 Hex Inverting NOT Gate
c. resistor.
Resistor adalah suatu komponen yang berfungsi sebagai penahan tegangan dan arus.
Gambar.7.resistor
d. sensor pir
Sensor PIR atau disebut juga dengan Passive Infra Red merupakan sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object. Sesuai dengan namanya sensor PIR bersifat pasif, yang berarti sensor ini tidak memancarkan sinar infra merah melainkan hanya dapat menerima radiasi sinar infra merah dari luar. Sensor PIR dapat mendeteksi radiasi dari berbagai objek dan karena semua objek memancarkan energi radiasi, sebagai contoh ketika terdeteksi sebuah gerakan dari sumber infra merah dengan suhu tertentu yaitu manusia mencoba melewati sumber infra merah yang lain misal dinding, maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor
e. Sensor infrared
Rangkaian sensor infra merah menggunakan foto transistor dan led infra merah yang dihubungkan secara optik. Foto transistor akan aktif apabila terkena cahaya dari led infra merah. Antara Led dan foto transistor dipisahkan oleh jarak. Jauh dekatnya jarak memengaruhi besar intensitas cahaya yang diterima oleh foto transistor. Apabila antara Led dan foto transistor tidak terhalang oleh benda, maka foto transistor akan aktif. Transistor BC 547 akan tidak aktif karena tidak ada arus yang mengalir ke basis transistor BC 547.
f. decode counter
IC 4026 yang menjadi decode counter adalah 16-pin CMOS 7-segmen counter dari seri 4000. Jika input clock diberikan pulsa maka akan menghasilkan output dalam bentuk yang dapat ditampilkan pada layar 7-segmen. IC ini untuk menyederhanakan penggunaan dekoder desimal ke biner atau 7-segmen decoder pada rangkaian counter/pencacah, tetapi hanya terbatas digunakan untuk menampilkan (desimal) digit 0-9. Output dari 7 segmen adalah active ‘high” sehingga dibutuhkan 7 segmen yang komon katoda (negatif).
g. 7 segmen
Seven segment adalah suatu segmen-segmen yang digunakan untuk menampilkan angka / bilangan decimal. Seven segment ini terdiri dari 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda).
h. Sensor touch
.png)
3. 3. Dasar teori [kembali]
a. IC 4026
adalah 16-pin CMOS 7-segmen counter dari seri 4000. Jika input clock diberikan pulsa maka akan menghasilkan output dalam bentuk yang dapat ditampilkan pada layar 7-segmen. IC ini untuk menyederhanakan penggunaan dekoder desimal ke biner atau 7-segmen decoder pada rangkaian counter/pencacah, tetapi hanya terbatas digunakan untuk menampilkan (desimal) digit 0-9. Output dari 7 segmen adalah active ‘high” sehingga dibutuhkan 7 segmen yang komon katoda (negatif). Sedangkan tabel berikut menggambarkan output yang diberikan oleh IC saat diberikan pulsa clock :Rangkaian counter yang digunakan disini adalah menggunakan IC 4026 (Decade Counter)salah satu IC dari keluarga CMOS. IC counter ini akan mencacah apabila mendapatkan input clock berubah dari logika rendah ke tinggi. IC ini juga langsung bisa hubungkan ke seven segment karena keluarannya memang dirancang untuk seven segment. Jadi tidak perlu menggunakan IC decoder sebagai pengubah nilai biner menjadi nilai 7-segment.
b. sensor Infrared
Infrared (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infrared, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier). Bentuk dan Konfigurasi Pin IR Detector Photomodules TSOP.
Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah output (Out), Vs (VCC +5 volt DC), dan Ground (GND). Sensor penerima inframerah TSOP ( TEMIC Semiconductors Optoelectronics Photomodules ) memiliki fitur-fitur utama yaitu fotodiode dan penguat dalam satu chip, keluaran aktif rendah, konsumsi daya rendah, dan mendukung logika TTL dan CMOS. Detektor infra merah atau sensor inframerah jenis TSOP (TEMIC Semiconductors Optoelectronics Photomodules) adalah penerima inframerah yang telah dilengkapi filter frekuensi 30-56 kHz, sehingga penerima langsung mengubah frekuensi tersebut menjadi logika 0 dan 1. Jika detektor inframerah (TSOP) menerima frekuensi carrier tersebut, maka pin keluarannya akan berlogika 0. Sebaliknya, jika tidak menerima frekuensi carrier tersebut, maka keluaran detektor inframerah (TSOP) akan berlogika 1.
sistem sensor infra merah pada dasarnya menggunakan infra merah sebagai media untuk komunikasi data antara receiver dan transmitter. Sistem akan bekerja jika sinar infra merah yang dipancarkan terhalang oleh suatu benda yang mengakibatkan sinar infra merah tersebut tidak dapat terdeteksi oleh penerima. Keuntungan atau manfaat dari sistem ini dalam penerapannya antara lain sebagai pengendali jarak jauh, alarm keamanan, otomatisasi pada sistem. Pemancar pada sistem ini tediri atas sebuah LED infra merah yang dilengkapi dengan rangkaian yang mampu membangkitkan data untuk dikirimkan melalui sinar infra merah, sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.
1. Resistor : R1 ( 33 K ohm), R2 (1 K ohm ), VR1 (Potensio 100 K ohm)
2. Kapasitor : C1 ( 100nF )
3. Transistor : Q2 ( BC547 )
4. Foto transistor : Q1
5. IC : 40106 (Schimitt trigger), 4026 (Decade counter)
6. 7-Segment
Prinsip Kerja sensor infrared:
Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan
Grafik Respon Sensor Infrared
c. Sensor PIR
Sensor PIR atau disebut juga dengan Passive Infra Red merupakan sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object. Sesuai dengan namanya sensor PIR bersifat pasif, yang berarti sensor ini tidak memancarkan sinar infra merah melainkan hanya dapat menerima radiasi sinar infra merah dari luar. Sensor PIR terdiri dari beberapa bagian yaitu :
- Fresnel Lens -->Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama.
- IR Filter -->IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.
- Pyroelectric Sensor -->Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32 derajat celcius, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik.
- Amplifier -->Sebuah sirkuit amplifier yang ada menguatkan arus yang masuk pada material pyroelectric.
- Komparator-->Setelah dikuatkan oleh amplifier kemudian arus dibandingkan oleh komparator sehingga mengahasilkan output.
 |
Blok Diagram sensor PIR |
Sensor PIR bekerja dengan cara menangkap pancaran infra merah, kemudian pancaran infra merah yang tertangkap akan masuk melalui lensa Fresnel dan mengenai sensor pyroelektrik, sinar infra merah mengandung energi panas membuat sensor pyroelektrik dapat menghasilkan arus listrik. Arus listrik inilah yang akan menimbulkan tegangan dan dibaca secara analog oleh sensor. Kemudian komperator akan membandingkan sinyal yang sudah diterima dengan tegangan referensi tertentu yang berupa keluaran sinyal 1-bit. Sensor PIR hanya akan mengeluarkan logika 0 dan 1. 0 saat sensor tidak mendeteksi adanya perubahan pancaran infra merah dan 1 saat sensor mendeteksi infra merah. Sensor PIR hanya dapat mendeteksi pancaran infra merah dengan panjang gelombang 8-14 mikrometer. Manusia memiliki suhu badan yang dapat menghasilkan pancaran infra merah dengan panjang gelombang antara 9-10 mikrometer, panjang gelombang tersebut dapat terdeteksi oleh sensor PIR membuat sensor ini sangat efektif digunakan sebagai human detektor. Sensor PIR hanya akan mendeteksi jika object bergerak atau secara teknis saat terjadi adanya perubahan pancaran infra merah.
d. Logicstate
status logika Pengertian logis, benar atau salah, dari sinyal biner yang diberikan. Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai yang valid. Dalam istilah fisik, pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada garis sinyal; logika 0 kira-kira 0 volt. Tingkat tegangan antara 0 dan +5 volt dianggap tidak ditentukan.
Input dan Output pada Gerbang Logika hanya memiliki 2 level. Kedua Level tersebut pada umumnya dapat dilambangkan dengan :
- HIGH (tinggi) dan LOW (rendah)
- TRUE (benar) dan FALSE (salah)
- ON (Hidup) dan OFF (Mati)
- 1 dan 0
e. 7 segmen
Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.
Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.
Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.
f. decoder 4555
Decoder IC 4556 adalah decoder BCD atau binary to decimal, dimana memiliki 2 input dan Input enable dengan aktif rendah. Dan 4 output yang mewakili angka decimal dari 0-3 dengan output berupa tegangan rendah.
g. Gerbang NOT
Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran). Dikatakan Inverter (gerbang pembalik) karena gerbang ini akan menghasilkan nilai ouput yang berlawanan dengan nilai inputnya . Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang NOT berikut.
h. Touch sensor
Sensor touch
.png)
Touch sensor merupakan sebuah lapisan penerima input dari luar monitor. Input dari touchscreen adalah sebuah sentuhan, maka dari itu sensornya juga merupakan sensor sentuh. Biasanya sensor sentuh berupa sebuah panel terbuat dari kaca yang permukaannya sangat responsif jika disentuh. Touch sensor ini diletakkan di permukaan paling depan dari sebuah layar touchscreen, dengan demikian area yang responsif terhadap sentuhan menutupi area pandang dari layar monitor. Maka dari itu ketika kita menyentuh permukaan layar monitornya, input juga telah diberikan oleh kita. Teknologi touch sensor yang kini banyak digunakan terdiri dari tiga macam, seperti yang telah dijelaskan di atas, yaitu Resistive touchscreen, Capasitive touchscreen, dan Surface wave touchscreen. Semua jenis sensor ini memiliki cara kerja yang sama, yaitu menangkap perubahan arus dan sinyal-sinyal listrik yang ada pada sensor tersebut, merekamnya dan mengubahnya menjadi titik-titik koordinat yang berada di atas layar, sehingga posisi tepat dari sebuah sentuhan dapat langsung diketahui dengan benar.
Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.
1) Sensor Kapasitif
Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.
Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.
Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.
2) Sensor Resistif
Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.
Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).
Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.
Grafik respon dari touch sensor
4. Percobaan [kembali]
a. Prosedur percobaan

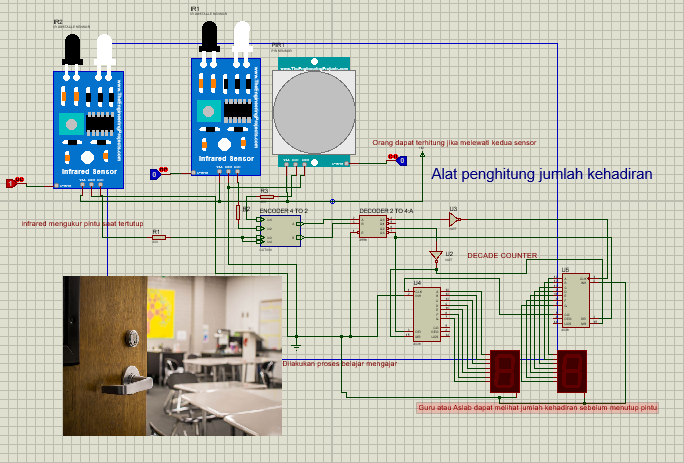

b. Gambar rangkaian.
c. prinsip kerja
Pada saat rangkaian ini menggunakan 3 sensor yaitu sensor infrared dan sensor pir. karena saya ingin menghitung orang maka sensor pir saya gunakan. pada saat infrared dan PIR mendeteksi orang maka kedua sensor akan berlogika 1 lalu membuat masukkan pada encoder yang dimana membuat input A menjadi 1 dan memberikan input A kepada decoder , lalu decoder menghasilkan logika 1. Pada kaki B dihubungkan dengan button yang terhubung dengan power supply. Kaki B akan berlogika 1 jika button ditekan. Karena kaki A berlogika 1 dan kaki B berlogika 0, maka output yang akan aktif adalah Q0. Karena kaki A dan B mewakili angka biner, dimana inputnya sekarang adalah Q0 dimana angka biner tersebut artinya adalah 1, maka output yang aktif adalah Q0. Karena output bersifat aktif rendah, maka output yang dikelurakan adalah logika 0 (tegangan rendah). Output Q0 dihubungkan dengan inverter sehingga akan menjadi tegangan tinggi atau logika 1. Selanjutnya output tersebut dihubungkan dengan clock pada decade counter. Clock pada counter bersifat aktif tinggi, sehingga pada tegangan tinggi counter aktif.
sistem kerja decade counter adalah setiap kali ada tegangan tinggi maka counter akan mengelurkan output berupa perwakilan bilangan biner dimulai dari 6 sampai 15. Output dihubungkan dengan LED 7 segmen yang mana output dari decade counter akan mengelurakan output dari 0 sampai 9 dan kembali ke 0 jika sudah mencapai 9. Ketika perhitungan dari 0 sampai 8 output CO adalah tegangan tinggi, dan ketika perhitungan 9 output CO akan betegangan rendah. Output CO dihubungkan dengan decade counter kedua U2. Dimana ketika decade counter pertama sudah mencapai angka 9 maka output CO akan rendah dan ketika 0 kembali output CO akan tinggi. Karena perubahan tegangan ini maka LED 7 segmen kedua akan memulai menunjukkan angka 1. Decade counter kedua akan aktif ketika perhitungan decade counter pertama sudah kembali ke angka 0.
Dan saat pintu ditutup maka aktif infrared kedua yang akan membuat input B menjadi berlogika 0 sehingga clock berlogika 0 dan 7 segmen terreset
